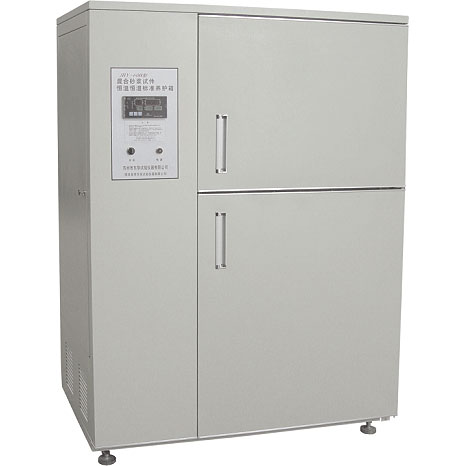

砂浆干缩标准养护箱，JBY-30B型适用于企业及质检部门作建材水泥试件干缩试验时温、湿度控制之用，*低控制温度：15±1℃，湿度：50％～90％，*高控制温度：60±1.5℃，湿度：40％～80％。ijk工程检测仪器网
技术指标：ijk工程检测仪器网
测温精度： ≤0.2℃ 测湿精度：±3.0％ijk工程检测仪器网
控制温度: 20.0±2.0℃. 控制湿度：40～80±5％ijk工程检测仪器网
制冷功率： 120W 加热功率：600Wijk工程检测仪器网
增湿功率： 35W 去湿功率：93Wijk工程检测仪器网
增湿量： 300ml/小时 适用范围: 5.0 ～ 32.0℃ijk工程检测仪器网
电压： 220±10V 电源频率：50±1HZijk工程检测仪器网
结构与工作原理：ijk工程检测仪器网
1.结构ijk工程检测仪器网
砂浆干缩标准养护箱由内外两层构成，外箱体采用*质冷轧钢板，内箱体采用耐酸碱不锈钢板,搁板采用不锈钢型材制成，防腐蚀性好。箱体后部采用空气加热管加热。ijk工程检测仪器网
增湿系统以超声波增湿仪增湿。ijk工程检测仪器网
去湿系统以制冷吸湿法去湿。ijk工程检测仪器网
自动控制系统由控温及控湿仪表按给定温度值及相对湿度值对制冷和增湿和湿实行自动切换，箱内的温度及相对湿度，由仪表数字显示。ijk工程检测仪器网
2.工作原理：ijk工程检测仪器网
温控：当箱内温度低于温控仪下限给定值时，温控仪输出加热信号指令电加热元件开始工作。（反之，温度高于上限给定值时温控仪即指令制冷系统工作）。当箱内温度达到要求时，既自动停止加热或制冷。湿控：箱体内湿度低于湿控仪下限给定值时，湿控仪输出加湿信号指令超声波增湿器开始工作。（反之，湿度高于上限给定值湿控仪即指令去湿系统开始工作）。当箱内湿度达到要求时，即自动停止加湿或去湿。ijk工程检测仪器网
使用方法：ijk工程检测仪器网
1.箱体就位静止24小时后，必须接好有效地线同时调节好箱体水平，向湿控仪传感器茧型塑料盒内加蒸馏水，将纱布一头放入盒内。ijk工程检测仪器网
2.打开侧门拿掉增湿器喷嘴取下透明水箱逆时针旋下水箱底盖，加满清洁冷水（蒸馏水*佳）旋紧盖后放回增湿器上，打开电源开关（电源指示灯亮）将喷雾量旋钮调节到*大位置。ijk工程检测仪器网
3.检查温湿控仪给定值，出厂时温度、湿度给定值已调好。（温度控制：上限21.5℃，下限18.5℃，湿度控制值：50％）。ijk工程检测仪器网
4.接通电源，打开电源开关，使仪器开始工作，待箱内温、湿度达到给定值后再放入试件。ijk工程检测仪器网
注意事项：ijk工程检测仪器网
1. 砂浆干缩标准养护箱应置于通风、干燥、平整、无腐蚀介质的环境中使用。ijk工程检测仪器网
2. 砂浆干缩标准养护箱就位后，需静止24小时方能通电开机，必须采用具备有效接地的稳压电源，接线应左“零”右“相”，停电后需关机，重新开机必须间隔3分钟以上，以保证压缩机的正常使用年份。ijk工程检测仪器网
3.日常使用中注意保持增湿器水箱及湿控仪传感器茧型塑料盒的水位，以免影响正常使用。常见故障及排除方法：ijk工程检测仪器网
1.仪表不显示或显示不工作：ijk工程检测仪器网
a.电源未接通，检查保险丝及插头。ijk工程检测仪器网
b.电源开关已坏，更换新开关。ijk工程检测仪器网
c.仪表输出输入线脱落，插头未插紧。ijk工程检测仪器网
d.接触器烧坏，更换相同型号接触器。ijk工程检测仪器网
2.不制冷：ijk工程检测仪器网
a.温控仪给定值是否正确，温控仪是否有输出信号，调整给定值或检查温控仪保险丝。ijk工程检测仪器网
b.温控仪输出信号但接触器不工作，换接触器。ijk工程检测仪器网
c.制冷剂泄漏：压缩机工作但不制冷，说明制冷剂泄漏，必须查出泄漏处，焊补后重新加制冷剂（R12）。ijk工程检测仪器网
d.压缩机不工作：检查压缩机输入端是否有220V电压，如有电仍不工作，即说明热继电器或压缩机烧坏，必须更换热继电器或压缩机。ijk工程检测仪器网
3.整机不加热：ijk工程检测仪器网
a.温控仪及接触器烧坏需更换。ijk工程检测仪器网
b.加热管脱水烧坏，更换相同功率电加热元件。ijk工程检测仪器网
4.箱内湿度低于下限给定值不增湿：ijk工程检测仪器网
a.检查湿控仪是否有加湿指示：检查仪表的上下限给定值是否准确，同时可适当提高下限给定值。ijk工程检测仪器网
b.检查超声波增湿器是否有电源指示：检查加湿器的工作开关及雾量控制旋钮是否打开。检查水箱内的水量是否合适。ijk工程检测仪器网
5.箱内湿度高于上限给定值不去湿：ijk工程检测仪器网
a.检查湿控仪是否有去湿指示：检查湿控仪的上下限给定值是否正确，同时可适当调低上限给定值。ijk工程检测仪器网
b.检查指令接触器是否工作：检查电源工作开关是否已打开，接触器是否已烧坏，湿控仪是否有信号输出。ijk工程检测仪器网
c.检查压缩机是否工作：检查输入端是否有电压，没有则压缩机部分已烧坏。ijk工程检测仪器网
