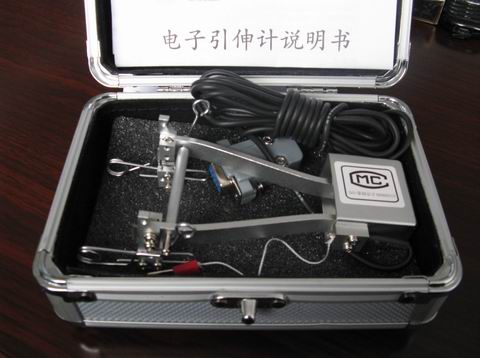

电子引伸计

1.轴向变形引伸计，YYU 系列适用于金属 、非金属材料的测试。包括常规引伸计 、平均应变引伸计 、特殊引伸计（大标距钢绞线 、混泥土 、岩石 、木材等）。用于测量弹性模量E 、规定非比例延伸强度RP 、规定总延伸强度Rt 、各种延伸率 、应变硬化指数n等参数。YuK工程检测仪器网
2.YYJ系列断裂力学及横向变形引伸计，用于测量泊松比u 、塑性应变比r 、K I c 、COD等参数。YuK工程检测仪器网
还有用于扭转切变摸量G 、规定非比列扭转应力t p（例如t p0.015 、t p0.3等）的扭转引伸计。YuK工程检测仪器网
3.YYS系列0.5级高精度轴向静 、动态引伸计。YuK工程检测仪器网
使用方法YuK工程检测仪器网
1.YYU系列引伸计的装卡：用两手指轻轻捏住引伸计两力臂，使标距杆与力臂接触，将附带的标距片开口插在其中一力臂与标距杆之间。通过引伸计挂钩，用皮筋将引伸计固定在试样上。注意：加持力要适当，两刀口中心线与试样轴线平行且对中。检查无误后，取下标距片，使力臂与标距杆之间保留0.5mm 左右间距。YuK工程检测仪器网
对于使用弹簧夹持的YYU系列引伸计，请参照*2条及特别注意事项。YuK工程检测仪器网
2.YYS 系列引伸计的装卡：将附带的标距插销插在力臂的销孔内，以保证标距的准确。引伸计用弹簧固定在试样上，也可以使用皮筋夹持。在保证引伸计装卡正确 、稳定时，取下标距插销，进行试验。YuK工程检测仪器网
3.YYJ 系列引伸计的装卡：捏紧两力臂，利用弹性体自身的弹力装卡在试样的刀口间。注意：不要超变形使用，以免损坏引伸计。YuK工程检测仪器网
特别注意：无论使用弹簧或橡皮筋加持时，一定要选择适当的夹持力，夹持时的任何夹持方法，都需要两刀口中心线与试样轴线平行且对中。弹簧或橡皮筋的夹持状态，都是可以进行调整的。YuK工程检测仪器网
电子引伸计技术参数YuK工程检测仪器网
1.应变片阻值：350ΩYuK工程检测仪器网
2.供桥电压值：≤6V(直流、交流均可)YuK工程检测仪器网
3.输出灵敏度：约 2mv/v。YuK工程检测仪器网
4.引伸计标距：YYU系列20~200mm ；YYJ系列5 ~25mm。YuK工程检测仪器网
5.*大变形量：YYU系列25mm ；YYJ系列4mm。YuK工程检测仪器网
6.输出端接头：四芯或五芯插头等。YuK工程检测仪器网
以上是通用参数，若用户有特殊要求，可根据需要专门制作提供。请在定货时声明。YuK工程检测仪器网
电子引伸计故障排除YuK工程检测仪器网
1.无信号：用万用表电阻文件分别测量信号组和桥压组的阻值，约为350 测量任意信号端与任意桥压端的阻值，约为280.如不符，则打开接头检查是否断线或虚焊。YuK工程检测仪器网
2.信号波动：用万用表电阻挡（20m）测量任意端与引伸计壳之间的阻值，不应短路。YuK工程检测仪器网
3.重复性差：检查固紧螺丝是否松动，刀刃是否磨损。YuK工程检测仪器网
4.零点大：检查标距是否合适，刀口是否松动。YuK工程检测仪器网
如不能排除，请与我们联系，勿自行拆卸。引伸计本身质量造成的损坏，免费保修一年。使用不当或外界造成的损坏收取修理费。YuK工程检测仪器网
五 输出接线YuK工程检测仪器网
全桥接线输出，按接线颜色表示：（绿）信号+ （红）桥压+（白）信号-（黄）桥压-YuK工程检测仪器网
一般提供四芯或USB插头，还可根据用户要求连接五芯 、九针插头或按用户提供插头进行接线供货。YuK工程检测仪器网
