一、概述cTf工程检测仪器网

我公司研制生产的防盗门软物冲击检测设备用于检测居民住宅及其它民用建筑使用的防盗门（其中包括平开门、推拉门和折叠门）软冲击试验，塑料门软重物撞击实验、防闯入性能试验、悬端吊重性能、撞击障碍物性能、铰链转动性能试验。

二、适用标准

GB 17565-2007 《防盗安全门通用技术条件》

GB 5824-1998 《建筑门窗洞口尺寸条件》

GB 14155-2008 《塑料门窗软重物撞击实验》

三、主要技术参数

1、*大试件高度：2100mm

2、*大试件宽度：1500mm

3、设备体积：高（3200mm）×长（2400mm）×厚（2300mm）

4、设备使用气源：6kgf/cm²

5、动力要求：220V，3kw

四、主要结构组成

1、框架：固定试件，框架采用型材焊接制成，表面采用热喷涂工艺，美观防腐。

2、活动竖梁：横向固定试件，可固定*大试件宽度范围内的任意宽度的试件。

3、垂直架：垂直架采用电动减速机提升，调整冲击点高度。水平架调整在试件水平方向冲击落点。

4、水平架：水平调节沙袋位置，使其达到试验要求。

5、提升机构：提升水平架，*终目的为调节沙袋的垂直位置，使其达到试验要求。

6、摆臂：由减速电机牵引摆臂完成重物提升，由气爪完成释放。

7、夹具：分别安装在框架及活动竖梁上，可固定任意厚度的试件。

五、结构主要特点

本机采用电动控制提升，气动完成释放，可靠性高，占地空间小，噪音低。

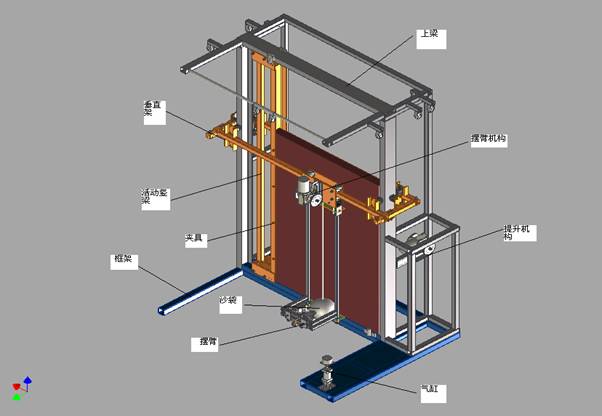

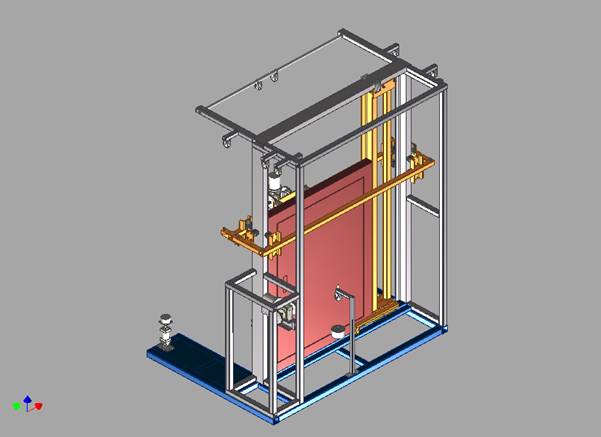

详细结构型式见图1、图2

六、安装及试验

（一）、试件的安装

1、将试件安装在框架的槽口内，紧邻右侧。

2、移动活动竖梁，使其槽口卡紧试件。

3、固定活动竖梁。

4、调节框架及活动竖梁上的夹具，使试件固定。

（二）、防闯入性能试验

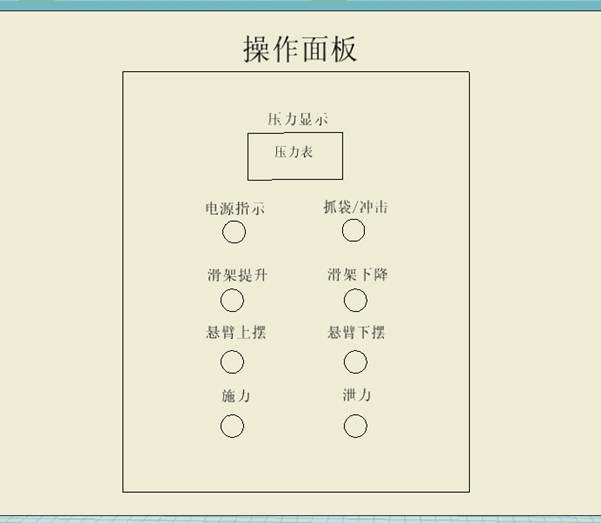

1、按动“悬臂下摆”按钮利用摆臂的气爪将沙袋垂直安装，并处于垂直状态。

2、移动水平架，使沙袋的中心处于防闯入装置位置。固定水平架

3、“悬臂按钮“和”滑架按钮“配合使用，利用提升机构升降垂直架，使沙袋中心处于试件的竖直中心位置。

4、按动“悬臂上摆“按钮提升摆臂，使沙袋垂直上升800mm处。

5、按动“抓袋冲击“按钮释放气爪，完成一次冲击过程。

6、连续执行步骤4、5，共进行三次冲击过程。冲击间隔时间为30s。

7、记录试验结果。

（三）、软物冲击试验

1、按动“抓袋”按钮利用摆臂的气爪将沙袋垂直安装，并处于垂直状态。

2、移动水平架，使沙袋的中心处于门扇水平中心位置。固定水平架

3、按动“滑架上摆”按钮利用提升机构升降垂直架，使沙袋中心处于试件竖直高度的1/3位置处。

4、按动“悬臂上摆”按钮提升摆臂，使沙袋垂直上升800mm处。

5、按动“冲击”按钮释放气爪，完成一次冲击过程。

6、连续执行步骤4、5，共进行九次冲击过程。冲击间隔时间不超过1min。

7、记录试验结果。

（四）、悬端吊重性能试验

1、将试件打开处于90°位置。

2、调整下拉气缸作用点位置。

3、用百分表测量门体位移初始值

4、调整供压调压阀，观察力值显示表，按动“施力”按钮使气缸增力到100kg。

5、按标准完成规定动作。

6、测量门体位移终止值。

（五）、撞击障碍物性能

1、将障碍物（设备附件）固定安装在距铰链边底框200mm处。

2、将软绳系于执手上。

3、将门体打开到标准规定的位置上。

3、调整砝码距离地面位置，使其刚好为（220±2）mm。

4、使砝码座牢固固定到框架上。

5、测量门框与门扇的间隙，记录测量结果

6、门扇快速关闭直至撞击到障碍物。待门扇停止摆动后，完成一次试验。

7、连续执行步骤6，共进行三次冲击过程。

8、测量门框与门扇的间隙，及门扇撞击面残余凹变形量。观察铰链变形情况。记录测量结果。

五、设备主要配置清单

序号	名称	功能	数量	备注
1	试验框架	完成试件装夹，安装各执行部件	1
2	升降机架	调整垂直高度，便于完成防破坏性能及防闯入性能试验	1
3	摆转机构	完成沙袋提升摆动	1
4	减速电机		2
5	气爪	装夹及释放沙袋	1
6	沙袋		1
7	高度传感器		1
8	控制柜	控制提升、释放，也是电气元件安装柜	1
9	气泵	提供气源，无噪音	1
10	气缸	悬端吊重	1
11	砝码	10公斤	1
12	力传感器		1
13	控制柜		1
14	百分表		1
