瑞雷波仪

通 道 数：1至24道可选；

采样间隔：0.005ms－10ms；

采样点数：512－32768；

各道时间一致性：≤0.1ms；

各道振幅一致性：<3%；

频率范围：4－10000Hz；

前放增益：LOW、HIGH；

A/D转换精度：真14位；

输入阻抗：≤10kΩ；

触发方式：脉冲、通断；

延时：0－8000ms可选。

主机整体指标

适用环境：-20℃—40℃；

电源：12V蓄电池，充电器输入电压220V±10%；

功耗：约3.6W；

检波器主要技术指标

固有频率：4.5Hz；灵敏度：270V/m/s。

设备配置

瑞雷波仪简介

§1.1. 瑞雷波仪工作原理

在地面产生一瞬时冲击力，产生一定频率范围的瑞雷波，不同频率的瑞雷波叠加在一起，以脉冲的形式向前传播。在地面上沿波的传播方向，以一定的道间距设置检波器，就可以检测到瑞雷波的传播过程，经过对瑞雷波信号进行频谱分析、相位谱分析，把各个频率的瑞雷波分离出来，从而得到一条VR——f曲线（即频散曲线）或VR——λR曲线。VR——f曲线或VR——λR曲线的变化规律与地下地质条件有着内在联系，通过对频散曲线的反演解释，可得到地下不同深度范围内的瑞雷波传播速度VR和某一深度范围内的地质构造情况，从而对场地或岩土的物理性质做出评价。

SM98-24B瑞雷波仪是一套24通道高分辨率、数字化的瑞雷波勘探仪器，具有分时采样、迭加、滤波、信号增强、抑制噪声及现场实时显示实测波形等功能。

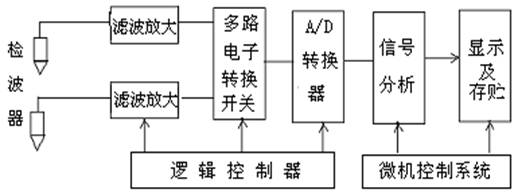

图1 电路原理框图

该仪器电路原理框图如图1所示，其基本组成有以下6个部分（其中微机为配套设备）：滤波放大部分；多路电子转换开关；A／D转换器；逻辑控制器；微机控制系统及其屏幕显示部分；内部检测电路（未列入框图）。

瑞雷波仪的工作过程如下：在地面敲击震板，产生沿地层传播的瑞雷波，检波器接收瑞雷波的信号并转换成电信号，然后传输到仪器的前置放大和滤波部分，先进行可变增益的放大以达到足够的信噪比，再进行各种滤波（高低通、谐波抑制等），并由多路电子转换开关将两道并行的已放大的模拟信号进行采样保持，变为一路串行的离散脉冲信号，此脉冲信号被放大到模／数转换器要求的幅度范围内，经高速逐次逼近式A／D转换器进行量化（数字化），转换为相应的数字信号，这些信号由微机统一控制，经逻辑控制电路实现各种功能的选择与控制，将数字化后的数据按规定格式存入微机硬盘内，同时原始波形曲线以及分析和处理后的结果在微机显示屏上进行显示，结果还可由打印机打印出来。

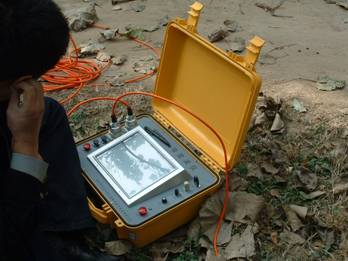

SM98-24B瑞雷波仪主要由主机（如下图1）、4.5Hz检波器、连接电缆（如下图2）、触发电缆、触发检波器及振板等组成。

主机各按钮功能：
