工程地震仪，WZG-24A、48A、96A是在WZG-24、48工程地震仪基础上研制，并继承其所有*点，采用进口箱体及触摸屏技术，美观、牢固、操作极为便捷。CbE工程检测仪器网
工程地震仪利用锤击、电火花或爆炸等作为激发震源，勘探深度从几米到数百米，也可使用延时功能，获取更深部地层的地震资料。非常适用于反射、折射、面波勘探、桩基检测、地脉动测量、地震映象、震动测量及波速（剪切波）测试等方面的地震工作，工程地震仪广泛应用于水利、电力、铁路、桥梁、城建、交通等领域工程地质勘探方面，也能用于石油、煤田、铀矿及地下水等领域资源勘探方面。CbE工程检测仪器网
主要特点及功能CbE工程检测仪器网
一、主要功能CbE工程检测仪器网
瞬态多点瑞雷波勘探CbE工程检测仪器网
浅层反射测量CbE工程检测仪器网
浅层折射测量CbE工程检测仪器网
波速（剪切波）测量CbE工程检测仪器网
多波高密度地震映像CbE工程检测仪器网
桩基检测CbE工程检测仪器网
土建工程质量检测CbE工程检测仪器网
场地常时微动测量CbE工程检测仪器网
震动爆破测量CbE工程检测仪器网
二、应用范围CbE工程检测仪器网
1.地基、路基与基础工程检测CbE工程检测仪器网
地基、路基空洞调查和溶岩勘探CbE工程检测仪器网
*四系覆盖层分层 CbE工程检测仪器网
地基土类型划分和病害地质体调查CbE工程检测仪器网
地基岩土介质物性分层调查CbE工程检测仪器网
地基加固效果与路基回填碾压质量检查CbE工程检测仪器网
基岩埋深与隐伏地质构造勘察。CbE工程检测仪器网
2.隧道工程检测CbE工程检测仪器网
隧道路线勘察与洞室围岩分类CbE工程检测仪器网
混凝土衬砌质量检查CbE工程检测仪器网
隧底检查与超前探测CbE工程检测仪器网
振动监测CbE工程检测仪器网
3.大中型水库的运行观测CbE工程检测仪器网
堤坝隐患检测CbE工程检测仪器网
水库淤积测量与排淤效果检查CbE工程检测仪器网
大中型水利枢纽护堤抛置物施工检测CbE工程检测仪器网
4.桥梁工程检测CbE工程检测仪器网
桥墩基础类型调查CbE工程检测仪器网
桥台桩基混凝土质量检查CbE工程检测仪器网
桥梁振动监测。CbE工程检测仪器网
5.环境与地质灾害检测与评价CbE工程检测仪器网
滑坡、岩溶、泥石流、采空区、活动断裂调查。CbE工程检测仪器网
三、主要特点CbE工程检测仪器网
超快采样 － 真正的24位A/D，24道时*快采样间隔50μs，国内**。CbE工程检测仪器网
完美再现原始信号 － *异的幅度一致性和相位一致性、超低失真性能、*于72dB带外压制的先进高切滤波器（切频点自动随采样频率而变，完全去除假频可能性），真实完美再现原始信号。CbE工程检测仪器网
高速数据传输 －仪器内部工控机与采集器采用高速USB口传输数据，性能远远*于其它厂家的打印口，属国内*创；先进的硬件设计实现边采样边传数据，瞬间完成大批量的地震数据传输；在背景噪音监测过程中，能随时接受触发信号而进入正式采样过程。 CbE工程检测仪器网
强大的软件功能 － 运行在WINDOWS系统下的采集软件，支持各种地震工作方式（如浅反、折射、剪切波波速测试、地脉动、高密度映像等）下的数据采集，采用先进的图示技术使得显示、滚屏速度特快可随意调节屏幕显示道数，*大一屏可显示128道波列；方便的幅度均衡显示方式；一目了然的静态时标线等。CbE工程检测仪器网
超豪华工控机配置 － 工控机采用P(M) 600MHz, 256M内存，40GB硬盘，800×600TFT真彩液晶显示屏，精致小键盘，光电鼠标，1GB电子U盘，双串口、一并口、双USB口、鼠标口、键盘口等豪华配置，可使地震数据的采集、处理轻松完成。CbE工程检测仪器网
配置灵活、扩展方便 － 用户可根据自身的情况选择DOS版或WINDOWS版处理软件，亦可通过购买数据采集插板及软件将仪器升级成48道地震仪。CbE工程检测仪器网
支持覆盖测量 － 与本所生产的PZF系列电子覆盖开关配合可方便实现野外各种覆盖测量，极大提高野外浅层反射地震勘探作业效率。CbE工程检测仪器网
合理的结构布局 － 仪器具有良好的抗振、防潮、防尘性能。CbE工程检测仪器网
主要技术指标CbE工程检测仪器网
通道数：24/48/96道CbE工程检测仪器网
采样点数：1024样点、2048样点、4096样点、8192样点、16384样点CbE工程检测仪器网
地脉动测量1M样点若干档CbE工程检测仪器网
采样率：10μs、25μs、50μs、100μs、200μs、500μs、1ms、2ms、5ms、10ms、20ms CbE工程检测仪器网
地脉动测量为1ms～200ms多档可选CbE工程检测仪器网
A/D 转 换 器：24位CbE工程检测仪器网
信号迭加增强：32位CbE工程检测仪器网
动态范围：144dBCbE工程检测仪器网
通频带：0.1Hz～4000HzCbE工程检测仪器网
噪音：全频状态下为1μVCbE工程检测仪器网
幅度一致性：±0.2%CbE工程检测仪器网
相位一致性：±0.01msCbE工程检测仪器网
失真度：± 0.05%CbE工程检测仪器网
延时：0～9999msCbE工程检测仪器网
输入阻抗：20KCbE工程检测仪器网
道间串音压制：≥90dBCbE工程检测仪器网
低截滤波器陡度：软件滤波CbE工程检测仪器网
高切滤波器陡度：*于72dB/倍频程CbE工程检测仪器网
50Hz陷波器：40dBCbE工程检测仪器网
主机（工业控制级微机）：CbE工程检测仪器网
P(M) 600MHz(相当于英特尔 赛扬1.8GHz)CbE工程检测仪器网
内存：不小于256MBCbE工程检测仪器网
硬盘：不小于40GBCbE工程检测仪器网
显示屏：800×600点阵VGA液晶显示屏（TFT真彩）CbE工程检测仪器网
输入设备：触摸屏输入、精致小键盘、光电鼠标CbE工程检测仪器网
接口：双串一并、双USB口、鼠标口、键盘口等标准口CbE工程检测仪器网
移动存储：1GB电子U盘CbE工程检测仪器网
数据格式：SEG-2CbE工程检测仪器网
处理软件（选配）：CbE工程检测仪器网
浅反处理软件包CbE工程检测仪器网
瑞利面波处理软件包CbE工程检测仪器网
地脉动采集处理软件CbE工程检测仪器网
高密度高分辨剖面测量处理软件CbE工程检测仪器网
工作温度：-10℃～＋50℃ 90％RHCbE工程检测仪器网
储存温度：-20℃～＋60℃CbE工程检测仪器网
电源：DC12V 4A（24道）CbE工程检测仪器网
DC12V 5.5A（48道）CbE工程检测仪器网
DC12V 8A（96道）CbE工程检测仪器网
重量：12Kg（WZG-24A）CbE工程检测仪器网
15Kg（WZG-48A）CbE工程检测仪器网
27Kg（WZG-96A）CbE工程检测仪器网
体积：400mm×310mm×180mm（WZG-24A、48A）CbE工程检测仪器网
624mm×490mm×302mm（WZG-96A）CbE工程检测仪器网

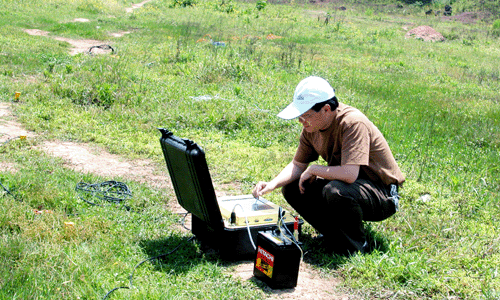

工程地震仪野外勘探CbE工程检测仪器网
