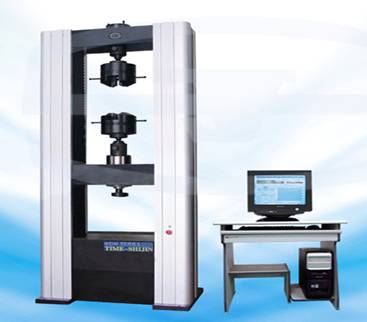

微机控制电子万能试验机

1、WDW-100E微机控制电子万能试验机主要用于金属材料的拉伸、压缩、弯曲、剪切,增加附具可作材料的撕裂和蠕变等试验，完全满足GB/T228-2002《金属材料室温拉伸试验方法》。

2、主机：采用引进日本岛津公司AGG技术生产（E型主机喷塑铝合金外形），双空间门式结构，标准为上空间拉伸，下空间压缩、弯曲（可根据要求生产）。主机主要零部件在加工中心进行加工，保证了主机的精度。滚珠丝杠为E5级。

3、WDW-100E微机控制电子万能试验机采品牌微机，（内置插卡式测量技术，AD/DA卡采用贴片技术专业生产。减少外置设备，减少故障率）采用松下交流伺服电机, （日本松下公司交流伺服驱动器和交流伺服电机，性能稳定、可靠，具有过流、过压、超速、过载等保护装置。调速比可达1:100000）， 驱动精密滚珠丝杠,吸收日本岛津试验机公司的先进试验机控制技术，依据国家标准或用户提供的标准的对试验力、位移、变形进行多种模式的自动控制，完成试验试验参数的设定、试验过程的控制、数据采集、处理、分析及显示，准确实现等速位移控制、等速试验力控制（即恒应力控制）,具有任意试验力点设定及保持功能。

4、WDW-100E微机控制电子万能试验机配有WindowsXp下的SJTestWinwDw电子万能试验机专用软件,采用全数字控制，对试验数据进行统计和处理，然后输出打印各种要求的试验曲线及试验报告，可选择试验力—时间、试验力—位移、位移—时间、变形—时间等试验曲线，可实时显示、放大、比较、遍历功能及对试验过程监控。智能、方便，且能够打印各种试验报告（可根据用户设计），用户也可以自己编辑试验报告的格式。

5、WDW-100E微机控制电子万能试验机可根据试验要求设计报告形式；可自动求出：上下屈服强度、抗拉强度、RP0.2、规定非比例延伸强度RP、规定总延伸强度R t、规定残余延伸强度Rr、总伸长率、非比例伸长率、断裂总伸长率、断后伸长率、断面收缩率。

6、WDW-100E微机控制电子万能试验机具有过载、过流、过压、位移上下限位和紧急停止等保护功能；自动校准：负荷、伸长可按所加标准值自动标定。

二、主要技术指标:

三、基本配置:

1、100kN主机框架(E型主机新型铝合金外观)                         壹套

2、主机交流伺服电机及系统（含伺服减速机） 日本松下（功率1.5kW）壹套

3、滚珠丝杠副（E5级）                     博特公司                  壹套

4、负荷传感器      100KN                    美国世铨                  壹套

5、引伸计           YYU-10/50                  国家钢研总院         壹套

6、光电编码器       LEC-5000             日本欧姆龙公司       壹套

7、圆试样钳口：Φ14-Φ20mm                                              壹套

8、平试样钳口：0-7mm                                                         壹套

9、压缩附具：上下压盘尺寸Φ100 mm                                壹套

10、弯曲附具：支棍间距500mm, 支棍宽度30mm,           壹套

11、试验机电气控制系统 (自制)                                            壹套

12、微机（联想品牌）放大器及D/A，A/D                            壹套

    内置插卡式放大器（贴片技术生产）

13、A4彩色喷墨打印机                                               壹套

14、软件及测控系统 SJTestWinwDw            软件与清华合作开发     壹套

    含伺服开环软件操作控制平台（注：软件中试验报告形式可根据用户要求制作）

15、特殊订制附具（根据用户要求订制管材拉伸附具） （不含在标准配置价格内）

四、WDW-100E微机控制电子万能试验机安装场地要求:

a.在室温10℃--35℃范围内，相对湿度不大于80%；

b.在稳固的混凝土基础上(承载力200kN/m2)，正确安装,

c.在无震动的环境中；

d.周围无腐蚀性介质；

e.供电系统为三相四线交流380V 50Hz，电压波动范围不应大于标准电压的+10% ；

f.试验机电源应有可靠接地；

g.试验机的周围留有空间不小于1m,便于操作、调试、维修；

f.该机可满足用户招标要求中的户外条件、环境要求和噪音要求。
